Erdungsmatte mit dem Multimeter testen: die ganze Verbindung prüfen

Ob ein Erdungsprodukt elektrisch funktioniert, musst du nicht fühlen. Die Kette besteht aus funktionierender Schutzerde, Kabel mit Sicherheitswiderstand und leitfähiger Produktfläche. Getrennte Tests zeigen zugleich, wo ein Fehler liegt.

Sicher an der Steckdose beginnen

Nutze einen zugelassenen Steckdosentester für dein Land oder lass den Schutzkontakt von einem Elektriker prüfen. Stecke niemals lose Messspitzen, Drähte oder Eigenbauten in eine Netzsteckdose. Sichtbare Schutzkontakte können falsch oder gar nicht angeschlossen sein.

Elektrische Erdung ist ein etabliertes Prinzip. Die Elektronikindustrie nutzt sie nach IEC 61340, um Potenzialunterschiede und elektrostatische Entladung zu begrenzen. Das stützt die Technik, nicht einen Gesundheitseffekt.

Test eins prüft Kabel und Sicherheitswiderstand

1. Ziehe den Erdungsstecker vollständig aus der Steckdose.
2. Stelle das Multimeter auf Widerstand mit einem Bereich über 100 kΩ.
3. Miss zwischen Schutzkontakt des Steckers und Metallknopf am Produktende des Kabels.
4. Ein Earthle Kabel sollte etwa 100 kΩ anzeigen, weil dieser Widerstand im Stecker sitzt.

OL oder unendlich weist auf eine Unterbrechung. Nahe null passt nicht zur Earthle Spezifikation und das Kabel sollte nicht benutzt werden. Messgerät und Widerstand haben Toleranzen; exakt 100.000 Ohm sind nicht nötig.

Test zwei prüft die leitfähige Fläche

Der Netzstecker bleibt gezogen. Wähle Durchgang oder einen niedrigen Widerstandsbereich. Eine Messspitze kommt an den Druckknopf, die andere an mehrere Stellen des Silbergarns oder der Matte. Ein niedriger endlicher Wert zeigt einen leitfähigen Weg. Beim Textilraster kann er je nach Stelle schwanken.

Miss auch in den entferntesten Ecken. So findest du einen Drahtbruch oder Verschleiß. Wiederhole den Test nach dem Waschen oder wenn die Funktion sich verändert.

Test drei prüft den vollständigen Aufbau

Eine Körperspannungsmessung kann zeigen, ob Produktkontakt die netzfrequente Wechselspannung auf der Haut senkt. In einer Studie auf einer Frühgeborenenstation sank die gemessene Hautspannung bei zugeschalteter Erdung um etwa 95 Prozent. Das zeigt einen elektrischen Effekt, keinen allgemeinen Gesundheitsnutzen.

Folge dabei ausschließlich der Earthle Anleitung und nutze unbeschädigte Geräte. Vergleiche die Messung ohne Kontakt mit der Messung bei Hand, Arm oder nacktem Fuß auf dem Produkt. Die absoluten Werte variieren mit Raum, Verkabelung und Haltung.

Häufige Ursachen, wenn der Wert nicht sinkt

• Die Steckdose hat keinen funktionierenden Schutzkontakt.
• Druckknopf oder Kabel sind unterbrochen.
• Eine dicke, trockene oder synthetische Lage isoliert die Haut.
• Weichspüler, Öl oder Schmutz überzieht das leitfähige Textil.
• Das Multimeter steht auf falscher Funktion oder falschem Bereich.

Nutze einen Erdungsspieß nur nach Anleitung und an geeigneter Stelle. Nicht jedes Heizungsrohr ist zuverlässig geerdet; Kunststoffteile können den Weg unterbrechen. Zweifel an der Hausinstallation klärt ein Elektriker.

Eine gute Messung bestätigt den elektrischen Kontakt. Damit ist deine Einrichtung bereit für die regelmäßige tägliche Nutzung.

Welches Earthle Produkt passt dazu

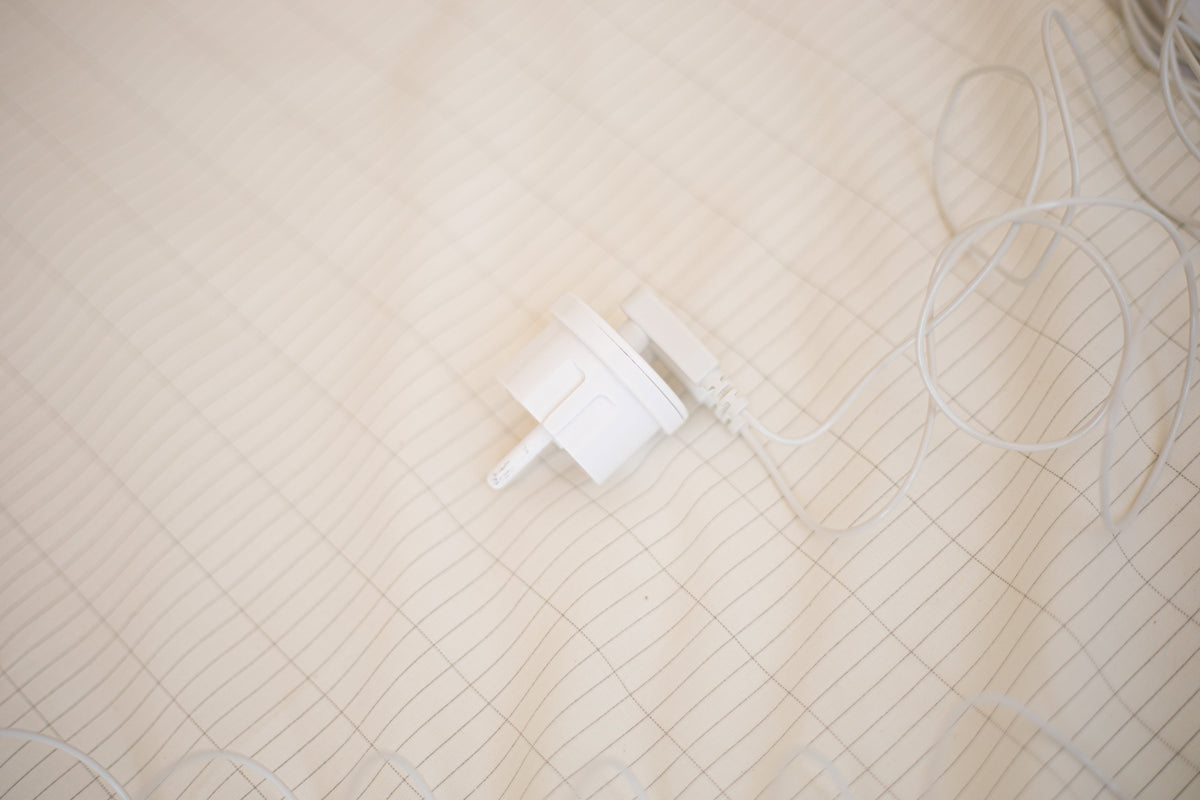

Ein separates Earthle Stecker-und-Kabel-Set ersetzt eine beschädigte Leitung oder schafft einen zweiten Anschluss und enthält laut Spezifikation 100 kΩ. Prüfe auch ein Ersatzkabel vor der Nutzung. Ohne geerdete Steckdose schafft ein korrekt gesetzter Earthle Erdungsspieß den direkten Weg nach draußen.

Kabel und Erdungszubehör ansehen

Quellen

• Passi et al., Neonatology, 2017
• IEC 61340-5-1, Electrostatics
• Earthle, Stecker-und-Kabel Produktinformation
• Earthle, Materialien unserer Erdungsprodukte
